物联网连接 / SMT

物联网SMT组装服务

工业网关、无线模块及智能电子产品的物联网SMT组装

工业物联网网关和无线模块的持续连接不容有失。长期可靠性和稳定通信是SMT电子设备的基本标准,而非额外附加功能。

KnownPCBA团队提供PCB打样和SMT表面贴装组装服务,帮助硬件团队无需更换供应商即可完成整个生产流程。

PCB打样 → SMT组装 → 无线模块 → 稳定连接
连接可靠性
细间距SMT / 微型封装

微型封装,物联网精密SMT

QFN / LGA / WLCSP

由于QFN、LGA和WLCSP封装在物联网设备和智能电子产品中被广泛使用,虚焊问题尤为突出。

我们针对物联网电子产品的SMT组装优化了锡膏印刷和钢网设计, 同时高精度贴装有助于减少焊锡桥接和贴装偏移。

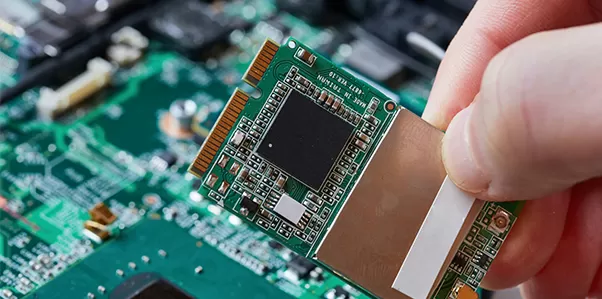

物联网电子产品QFN、LGA及WLCSP精密SMT组装 QFN / LGA / WLCSP
01 锡膏印刷
02 精密贴装
03 可靠焊接

物联网连接应用中使用的无线模块和连接器同样在我们的服务范围内。印刷、贴装和焊接每一个环节都至关重要;任何一个工序出现偏差,都可能影响后续的通信可靠性。

检测 / 功能验证

严格的物联网组装质量保障

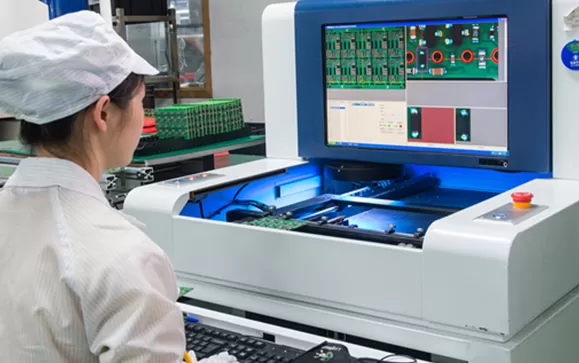

物联网SMT PCB组装AOI与X射线质量检测
AOI / X射线 SMT质量检测
建议配图:AOI检测界面、X射线检测或回流焊后检测工位。

这些只是检测环节中的初步测试,包括SMT组装的AOI检测以及按需进行的X射线检测。

针对无线SMT PCBA组装,我们更进一步, 通过功能测试和通信测试,对模块焊接完整性、射频接口一致性、电源纹波及连接器可靠性进行全面验证。

焊接完整性 • 射频接口一致性 • 电源纹波 • 连接器可靠性

这正是仅仅通过SMT质量检测的电路板,与在量产条件下、在真实物联网设备中、在实际运行环境中依然稳定工作的电路板之间的区别所在。

物联网元器件检测与来料质量控制 元器件 / 来料检测

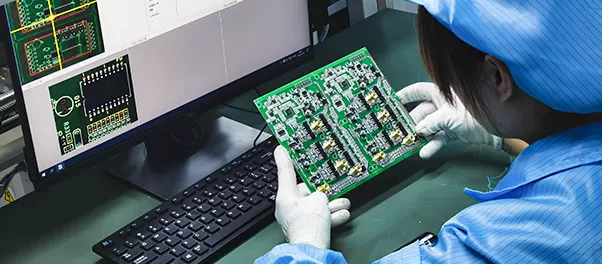

质量验证流程
来料检验 → AOI → X射线 → 功能测试 → 通信测试

我们的目标不仅是发现可见的组装缺陷,更要确保成品物联网PCBA能够正常通信、上电启动并可靠运行。

您可以通过我们的留言框提交文件,以便进行DFM检查和定价。
