摄像头、智能门锁和网关背后默默运作的,正是智能家居PCBA组装。 通过SMT组装技术,小型化不断取得突破, 而对于联网智能家居电子产品而言,稳定性始终至关重要。 KnownPCBA作为一家PCBA组装制造商,致力于开发智能家居PCB组装解决方案,将紧凑设计与稳定组装融为一体。
更小型化的电子产品需要精密的SMT组装,同时不能牺牲始终在线的智能家居设备所应有的可靠性。
智能家居PCB组装依赖于日益紧凑布局中的高元器件集成度。MCU、Wi-Fi芯片和电源模块通过先进的SMT组装技术被集成在小型封装设计中。
MCU、Wi-Fi和电源功能共享极为有限的PCB空间。

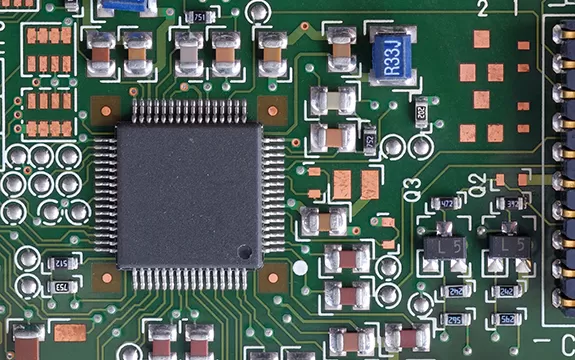

MCU、Wi-Fi芯片和电源模块紧密排列在一起。随着布局密度不断提高,元器件定位和SMT贴装精度变得愈发重要。
紧凑型封装支持小型化,但留给贴装误差的余量更小。
QFN、BGA和WLCSP封装支持高密度智能家居电子产品。在此尺度下,即使微小的SMD元器件偏移也可能引发严重的组装和布局问题。
连接器结构和元器件高度同样会影响回流焊工艺。

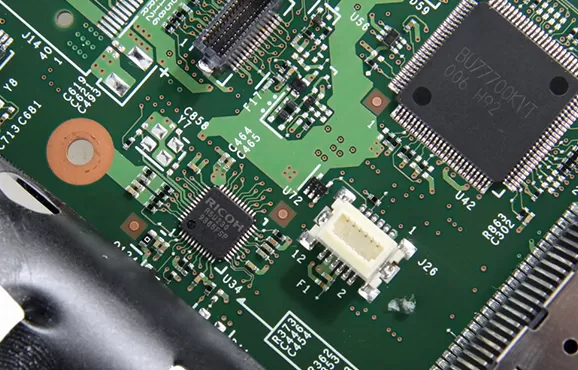

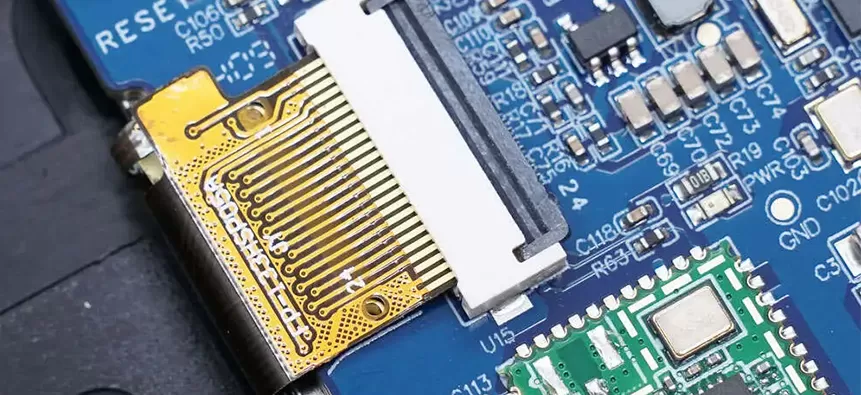

FPC连接器和BTB连接器增加了额外的复杂性。在确定合适的SMT回流焊温度曲线时,器件和元器件的高度可能产生超出预期的影响。
随着智能家居PCB尺寸不断缩小,封装尺寸、贴装精度、连接器结构和元器件高度在同一SMT组装流程中的相互影响日益显著。
将您的Gerber文件、BOM清单或组装需求发送给我们的团队。我们可以在项目推进之前,协助您审核元器件采购、SMT组装细节及生产注意事项 确保项目顺利启动。
其关键在于严格的制造管控。 KnownPCBA通过严谨的BOM物料采购和表面贴装技术(SMT)贴装,打通从原型到量产的完整链路。
窄间距组装对工艺偏差的容差极小。
窄间距SMT组装依赖于受控的钢网设计、锡膏用量和连接器对准。 查看组装能力
钢网开孔经过调整,以支持紧凑型智能家居PCB布局上稳定的锡膏沉积。
精确控制锡膏用量,以降低立碑和隐藏空洞的风险。
连接器及精密接口在最终集成前进行对准检查。
