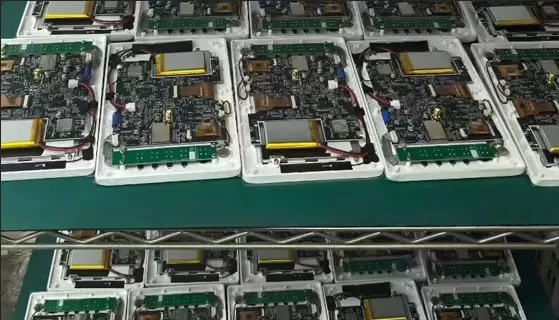

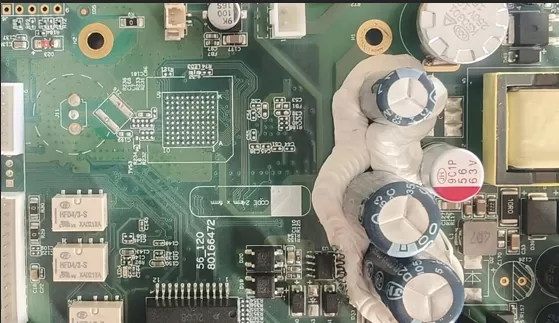

PCBA打样

快速、可靠的PCBA打样服务

PCBA打样面临的挑战

PCBA打样的核心挑战在于效率、品质与可靠性。

快速生产响应

专属加急产线，一站式全流程支持，成熟供应链及DFM预审可大幅缩短交付周期。

品质管控标准

KnownPCBA严格把控每一个环节，遵循IPC-A-610二级/三级标准。

从设计到交付的无缝衔接

确保从设计到交付的全程无缝对接。

品质保障

PCBA打样品质保障

覆盖设计验证、来料检验、制程管控及成品终检的完整品质管控体系。

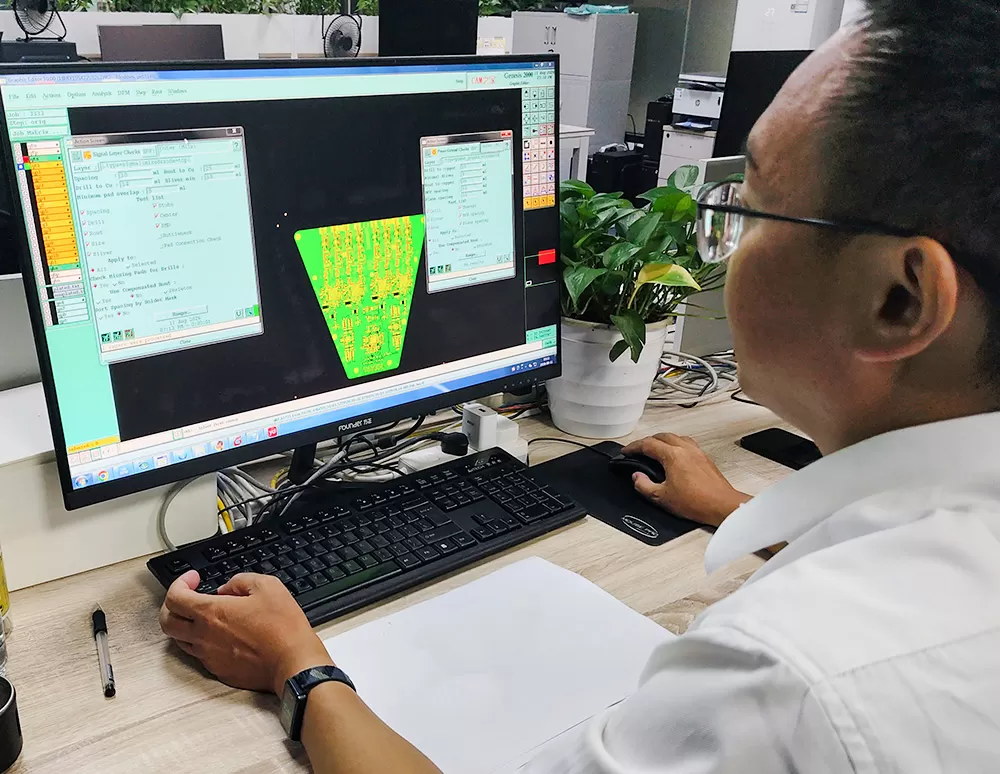

DFM / DFT 评审

Gerber · BOM · 测试点

投产前对Gerber文件、BOM及坐标文件进行可制造性评审，识别焊盘间距、阻抗匹配、测试点覆盖率等风险，从源头杜绝批量问题。

来料与制程管控

IQC · SPI · AOI · X-Ray

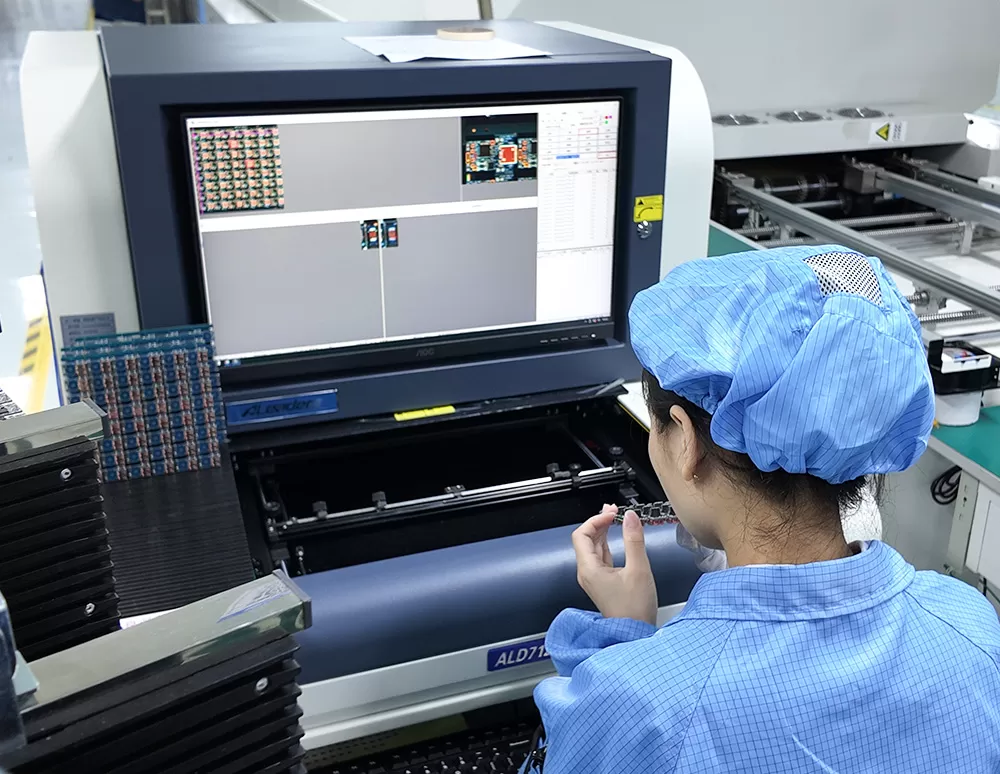

执行IQC验证元器件真伪及可焊性，3D SPI监控锡膏印刷量，AOI检测贴装偏移、立碑及连锡，X-Ray检测BGA或QFN内部空洞及焊点短路。

终检与功能验证

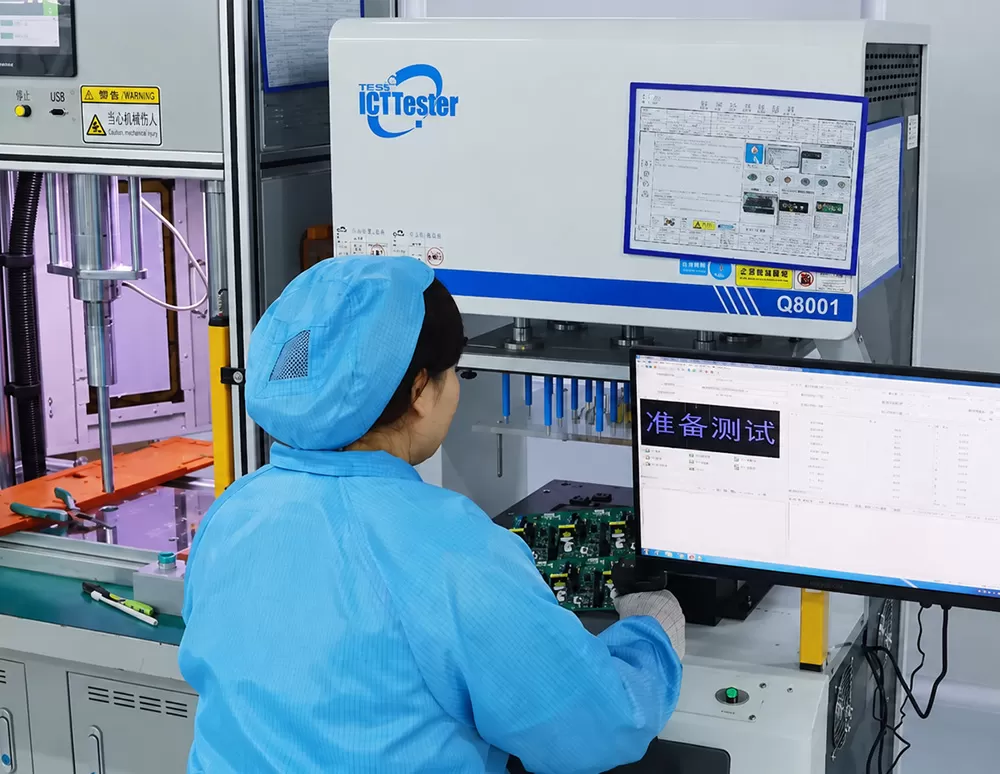

飞针测试 · ICT · FCT

进行电气连通性检测及功能测试，包括上电测试、信号读写及边界条件模拟。

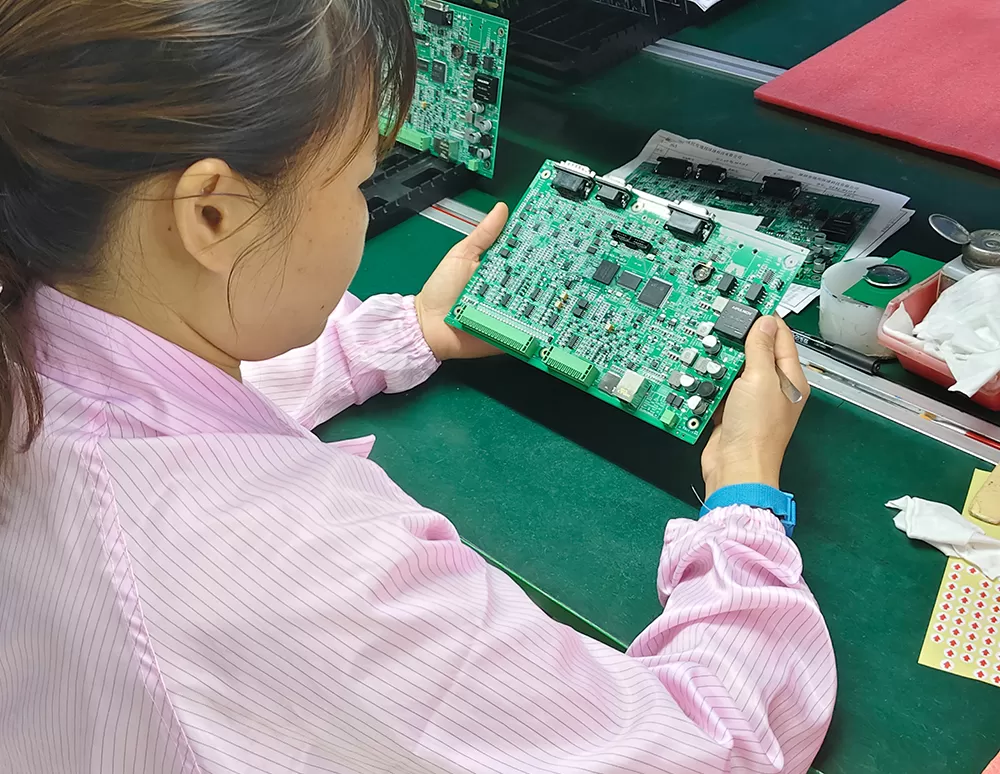

标准与追溯体系

IPC-A-610 · J-STD-001

建立生产数据档案，涵盖回流焊温度曲线、检测影像及物料批次，实现问题精准追溯。

PCBA打样设计指南

我们的KnownPCBA提供免费的DFM（可制造性设计）咨询服务。以下为日常咨询中常见问题及解答分享。

线宽与间距优化 +

部分设计中，线宽设计值接近我们的极限值0.1mm。过小的线宽可能导致制程中出现断线或短路。对此，我们建议预留20%以上的余量，线宽不小于0.15mm。直角走线也可能导致同样的问题，因此建议采用45°或圆弧走线。

焊盘与板边距离不足 +

若焊盘距成型边的距离小于0.5mm，焊盘受损风险较高。建议元器件或过孔距板边距离≥0.75mm（推荐1mm）。同时须预留3-5mm的工艺夹边。

电阻桥设计要点 +

当元器件间距小于0.5mm时，需注意保持阻焊桥宽度不小于0.075mm。否则可采用钢网缩孔工艺。

过孔设计要求 +

过孔孔径<0.2mm或非标准过孔、过孔环宽<0.15mm、板面过孔未塞孔，可能导致钻孔损伤或掉焊盘。应对措施：当间距<0.5mm时，强制保留≥0.075mm阻焊桥，或采用钢网缩孔工艺。

机械孔与过孔环设计 +

建议机械孔孔径不小于0.25mm，过孔环单边宽度不小于0.15mm。板面过孔须树脂塞孔并电镀盖帽。如此可确保良好的钻孔效果并避免掉焊盘。

基准标记设计与防干扰 +

至少设置3个裸铜对角全局Mark点，直径1mm以上。局部Mark点须距元器件0.5mm以上。

如有其他DFM问题，欢迎随时联系我们获取免费咨询。

哪些因素保障了我们的PCBA打样快速交付？

专属加急产线与灵活排产 +

10%-15%预留通道 · 1-500片 · 15-30分钟

预留10%-15%的快速响应通道，与量产线独立运行，支持1至500片小批量订单即时插单，产线切换时间可控制在15-30分钟以内。

全流程一站式服务 +

Layout设计 · PCB制造 · 元器件采购 · SMT贴片

整合Layout设计、PCB制造、元器件采购、SMT焊接及测试组装。省去多供应商对接与物流协调的时间损耗，内部协同可将沟通周期缩短50%以上。

供应链现货库存与备料机制 +

千级SKU备货 · 全球采购 · 24小时

优质的打样供应商通常会建立千级SKU常用物料现货库存，涵盖常用阻容感及基础IC。成熟的全球采购渠道可在24小时内完成物料配送。

前置工程DFM评审 +

可制造性分析 · 风险预防

接单后数日内完成可制造性分析，提前修正焊盘间距、封装匹配等设计风险，从源头杜绝因设计缺陷导致的返工与交期延误。
